シャーシ制作!


ラジコンもやっと光が見えてきました!



そのまえに・・・
ボディーを洗いました♪

なんどか写真に写っていましたが、紹介するのは初めてですね。
ボディーは見ての通りパジェロなのですが、昔の激しかった僕のせいで良い感じにヤレてます♪


昔ライトの中に麦球を仕組んでいたのですが、配線の固定をビニルテープでしていたところの裏打ち塗装が剥げてしまいました。


まぁ、裏なので構いませんが、貰い物のボディーで折角前オーナーがキレイにしていたのを考えるとちょっと切ないです。



で、本題です(^^)/

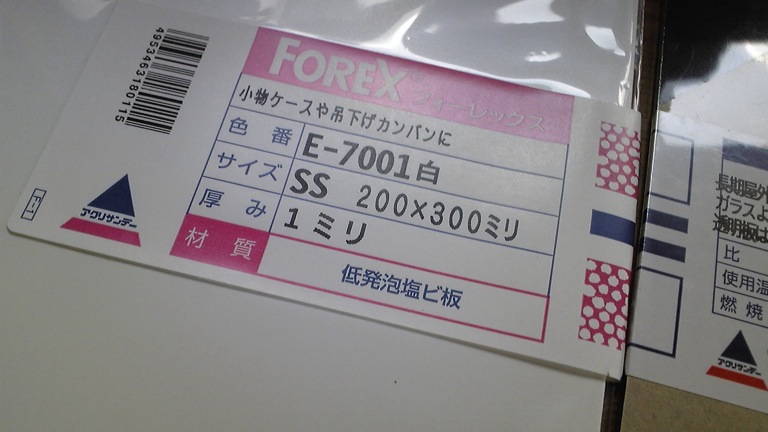

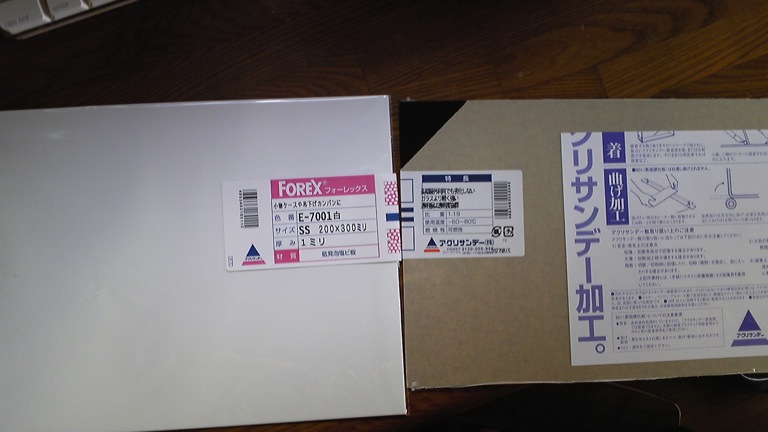

左の白い方はテスト用の低発泡塩ビ板です。

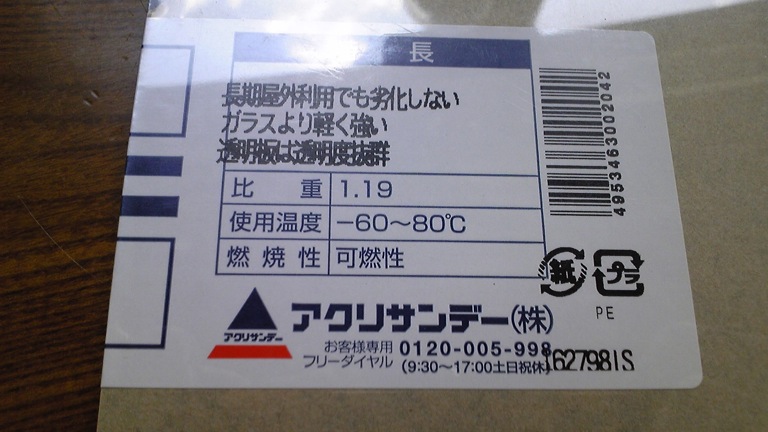

右が、本加工用のアクリル板です。


コヤツが意外と高くってねぇ。

テスト用に400円弱はちと財布が・・・(T_T)



ガラスより軽く強いとはなんとも心強い!!!

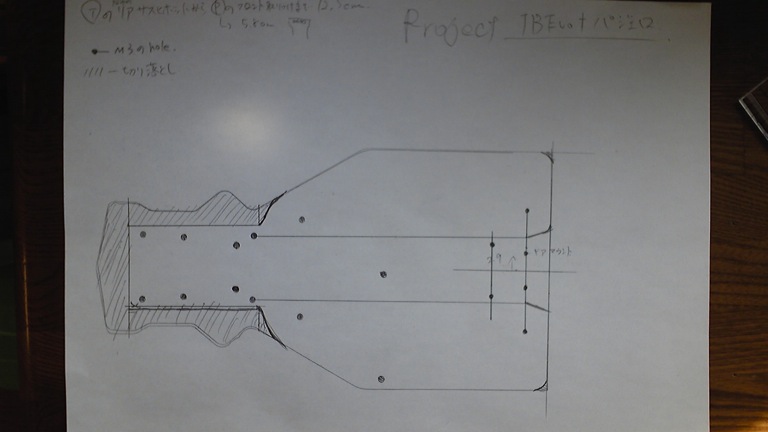

TBのシャーシの形と穴位置を書いて、パジェロの取り付けとかを加味するとこうなるです。



さぁさ、いよいよ切り出しだよ!!!

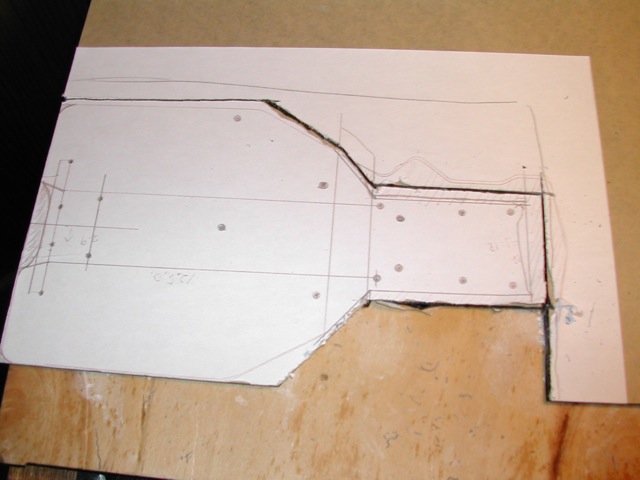

切り出し中です。


糸鋸やらプラスチックカッターなどを使ってびしばし切り出します。
個人的には直線はプラカッター、曲線は糸鋸が使いやすかったです。

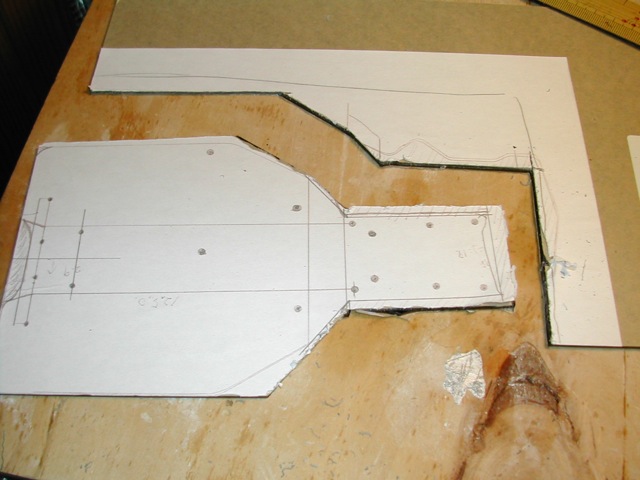

パカッとな。

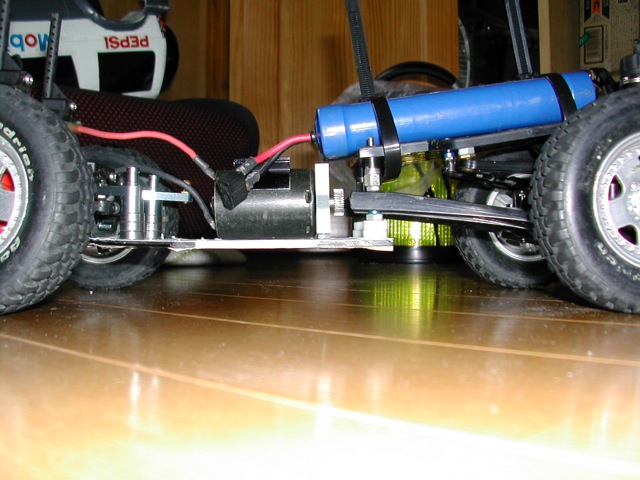

で、仮組。
良い感じですね。
ただ、実はモーターのこと(というかピニオンギア)を加味するのを忘れていてパジェロのリジットの
取り付けが干渉することが判明。
ちゃんと対策しましたが、ちょっとボディと合わない気が・・・。

そんで、モジュールギア(モーターじゃないほうのギア)やら、
モーターやらがシャーシと干渉するのでモーターマウントやフロントのギアボックスをM3ナットを一枚噛ませています。


マウントとかをあげているので重心があがるのが若干心配ですが、最も↑のような重心なので無視です!!!(笑)


アッパーデッキの設計、製作と、シャフトの加工で完成しますね。多少の改善は必要でしょうが。
